Bản vẽ Xin phép xây dựng nhà phố

Bản vẽ xin phép xây dựng gồm những gì?

1.Mặt bằng

Gồm mặt bằng tổng thể và mặt bằng sơ bộ của diện tích mà bạn muốn xây dựng.

1. Mặt bằng tổng thể: Thể hiện diện tích xây dựng so với diện tích đất. Để biết diện tích xây dựng bạn phải kiểm tra mật độ xây dựng quy định của quận yêu cầu nhé.

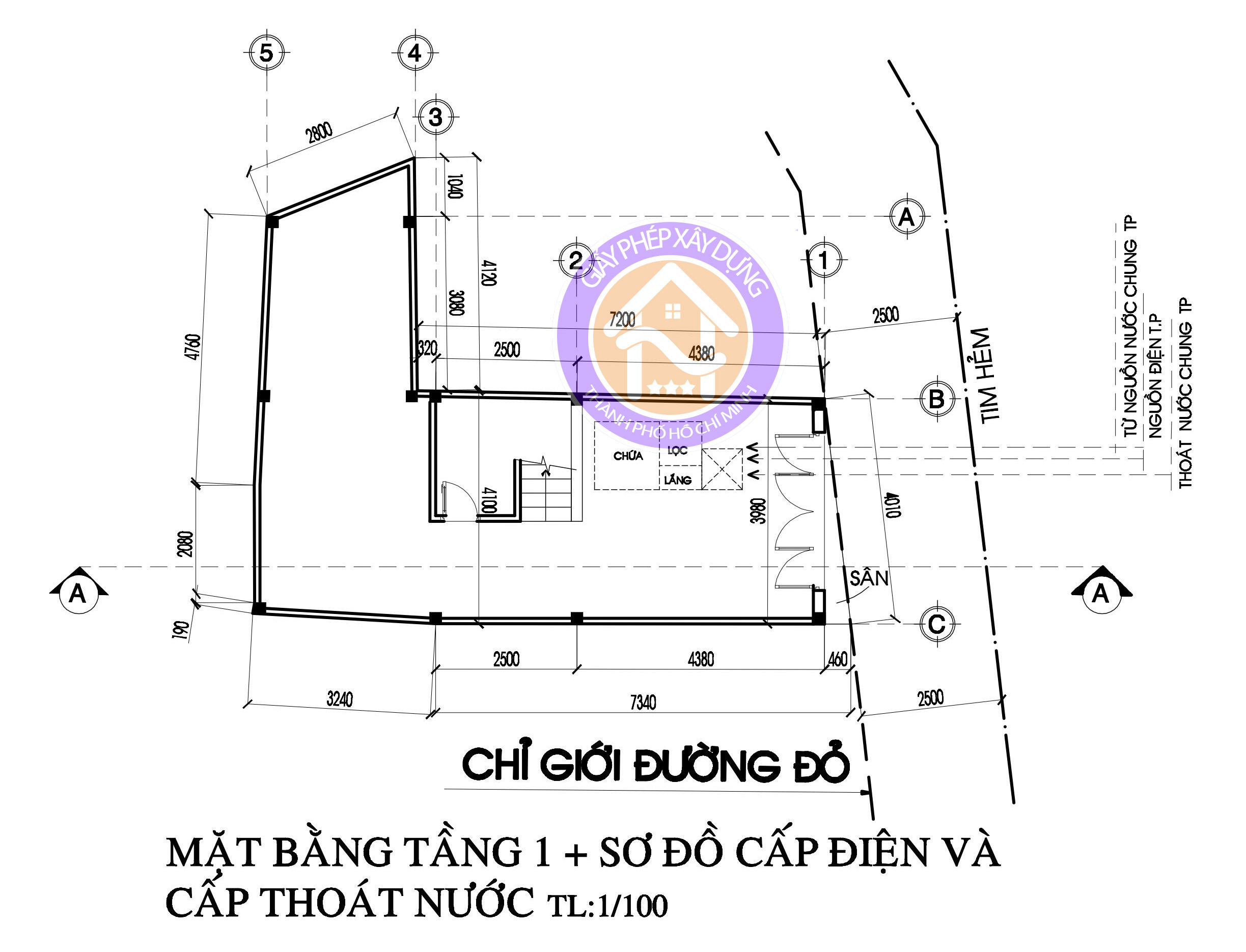

2. Mặt bằng sơ bộ: Bao gồm đầy đủ từ tầng trệt, lửng, tới các lầu, mái mà bạn muốn xây dựng.

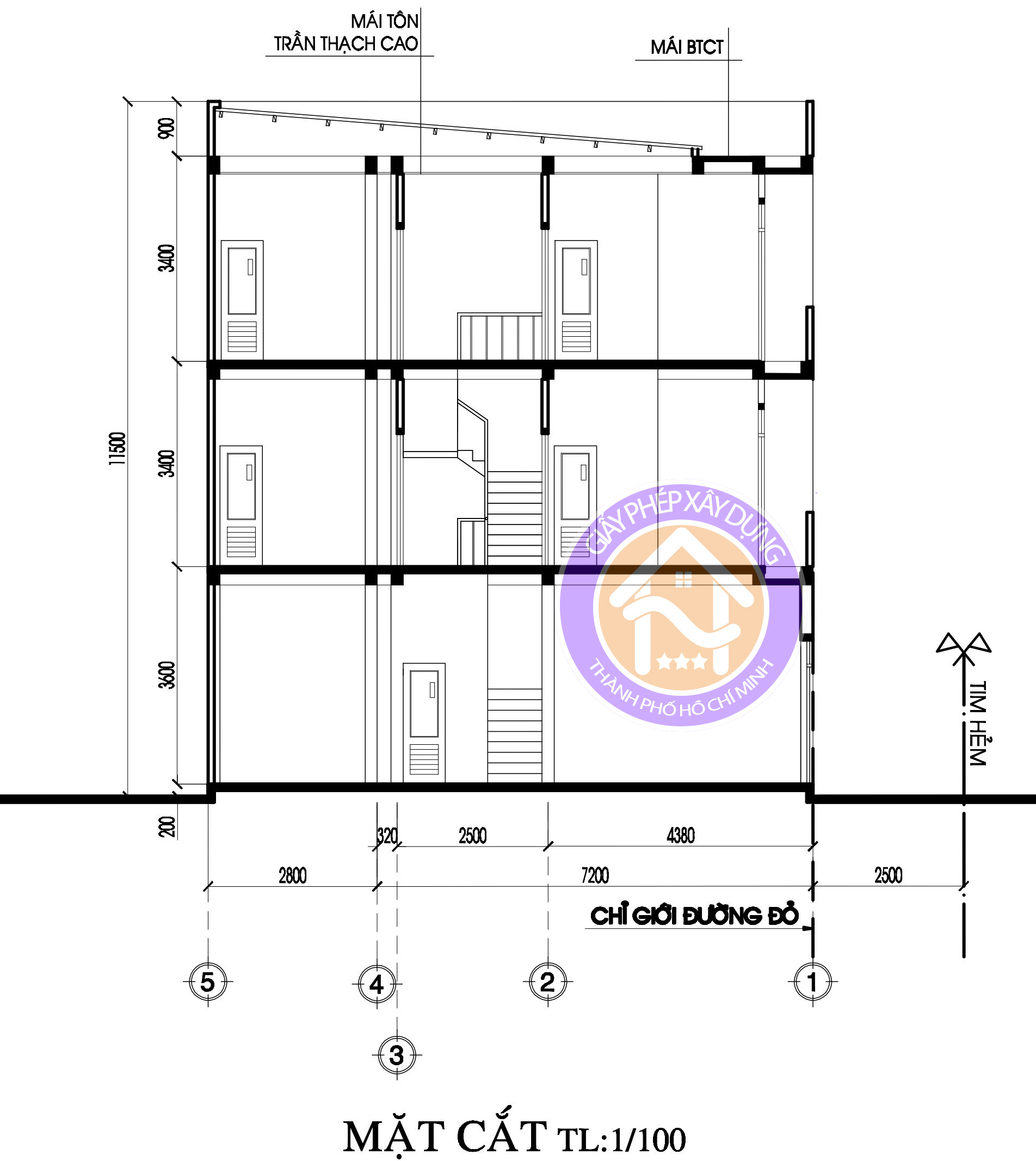

2.Mặt cắt

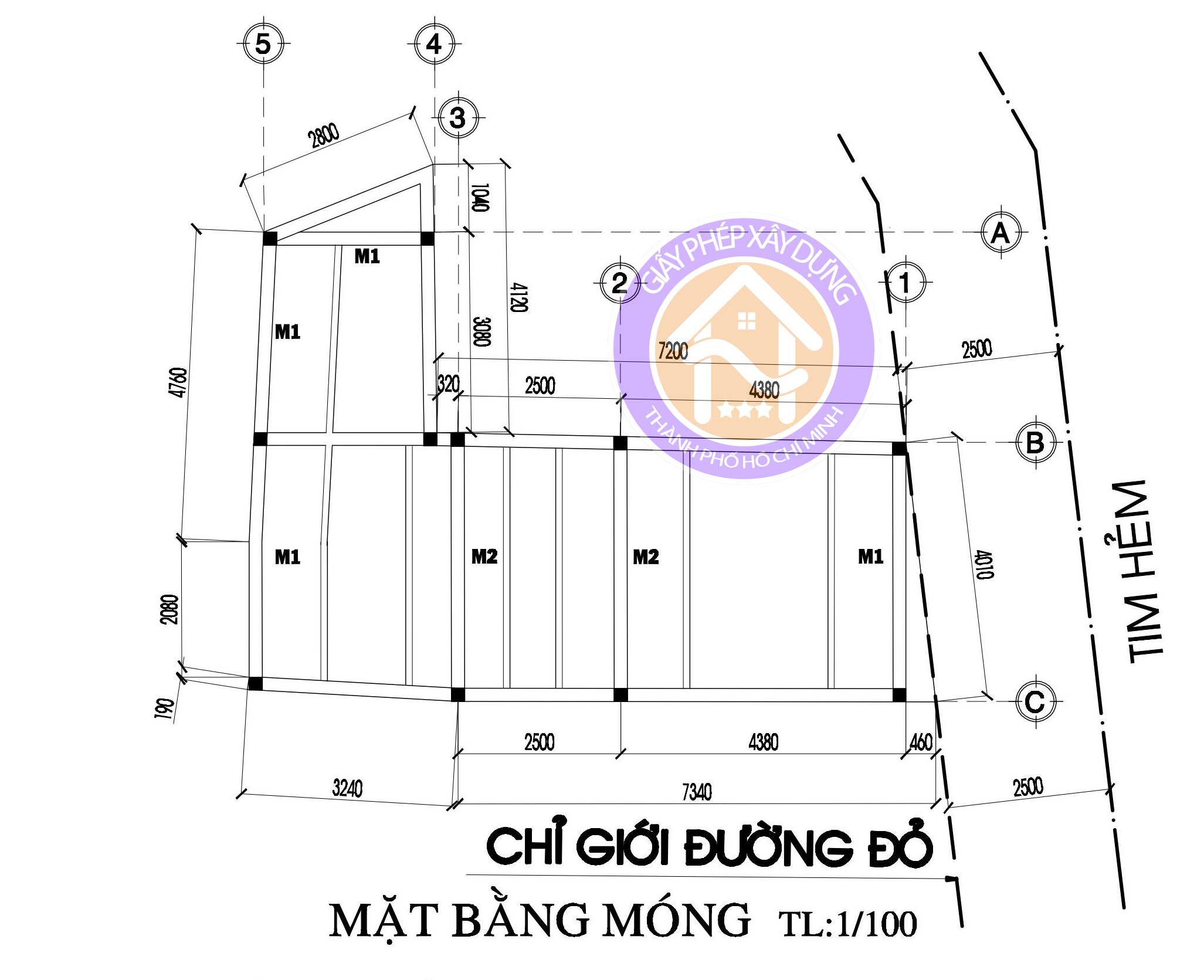

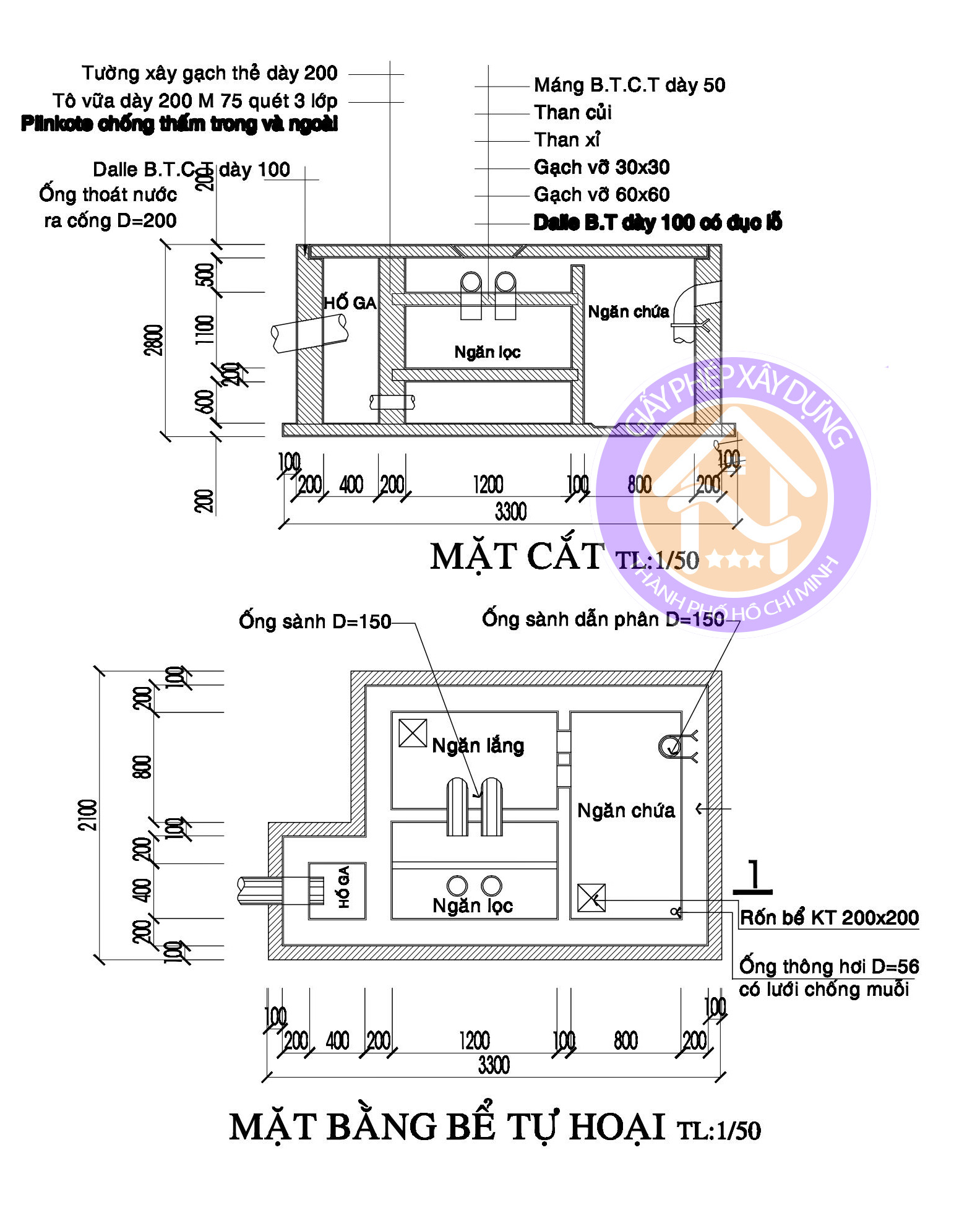

Bao gồm mặt cắt AA của ngôi nhà cũng như phần móng và phần hầm tự hoại.

3.Mặt đứng

Thể hiện mặt tiền ngôi nhà từ hình dạng và kích thước kể cả phần mái, bên cạnh đó cũng thể hiện rõ chiều cao tầng của ngôi nhà. Tất cả những hình vẽ này phải thể hiện kích thước đầu đủ. Để chủ nhà có thể hình dung sơ khởi cho ngôi nhà.

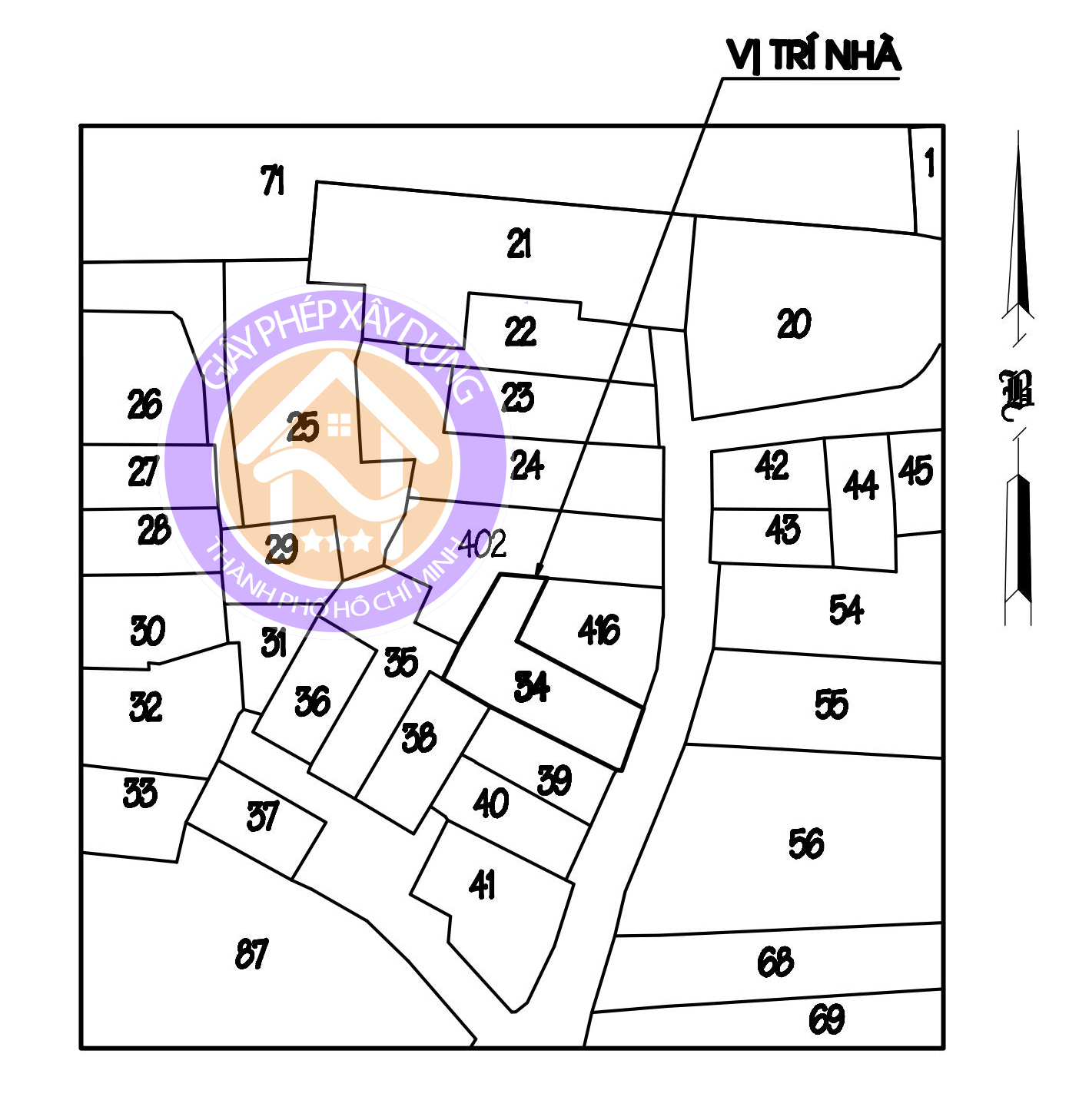

4.Bản đồ họa độ vị trí

Thể hiện vị trí tọa độ của khu đất cũng như liền kề những khu đất xung quanh. Yêu cầu phần này phải đúng với trong giấy chứng nhận quyền sử dụng đất. Trường hợp sổ cũ không có tọa độ thì bạn phải làm thêm bản đồ hiện trạng cho khu đất của mình.

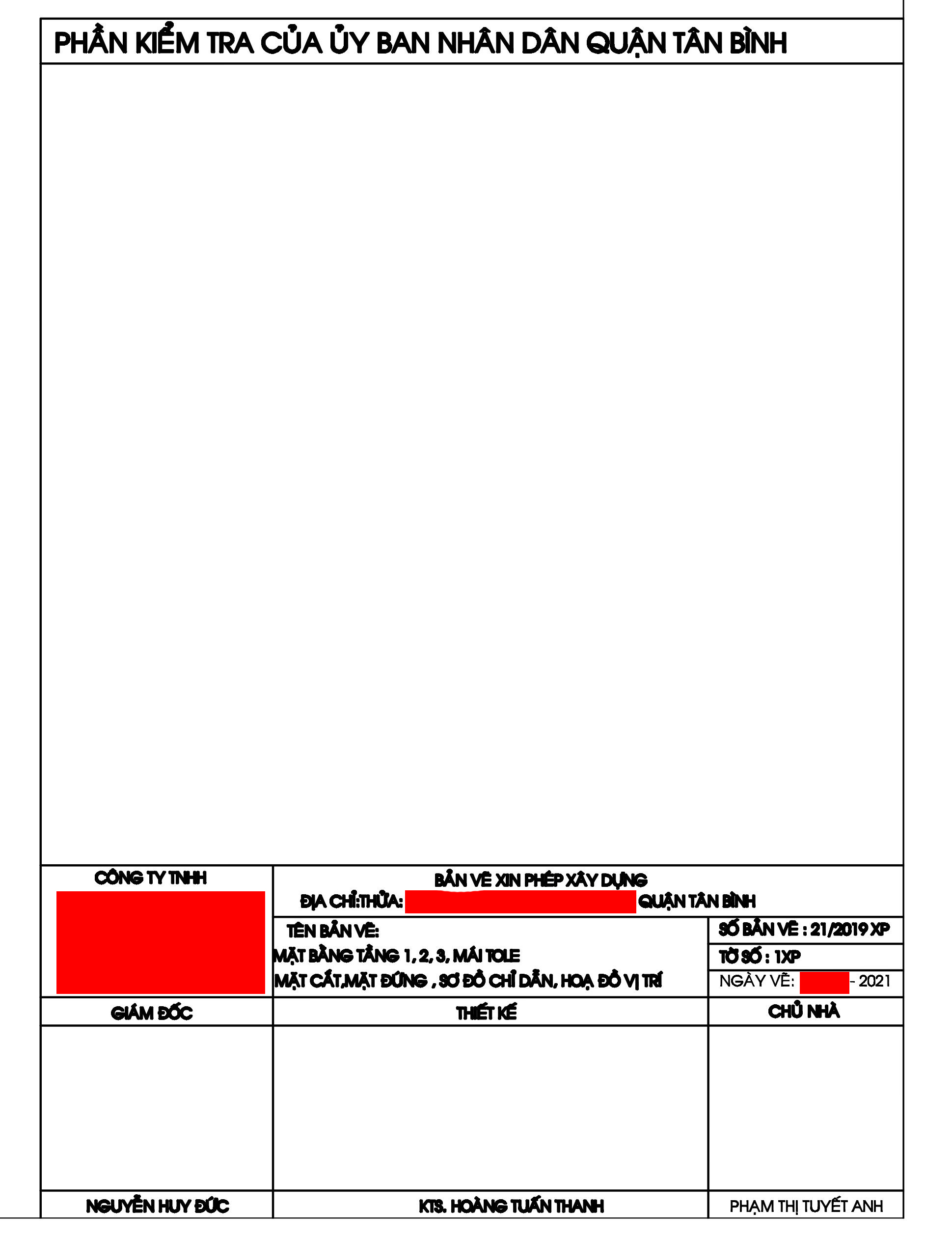

5.Khung tên bản vẽ xin phép xây dựng

Thể hiện gồm 3 phần quan trọng:

1. Tên công ty có chức năng xin phép: ở đây phải thể hiện tên công ty, địa chỉ, mã số thuế, và số điện thoại của chủ doanh nghiệp.
2. Kiến trúc sư thiết kế: ký và ghi rõ họ tên của kiến trúc sư thiết kế của công ty, người đảm nhiệm thiết kế cho đúng nhu cầu của bạn và quy định của Quận.
3. Phần chủ nhà: ký và ghi rõ họ tên của chủ nhà đúng với trên giấy chứng nhận quyền sở hữu đất. trường hợp cả hai vợ chồng đứng trên giấy chứng nhận thì trong khung tên phải có chữ ký của 2 vợ chồng.

Phần quan trọng là bạn phải dành 1 khoảng trống để quận phê duyệt, ký tên và đóng dấu cho bản vẽ của bạn.

Quy định về bản vẽ xin phép xây dựng của Quận:

Phù hợp với quy hoạch xây dựng được duyệt và chịu trách nhiệm trước pháp luật về chất lượng thiết kế, tác động của công trình đến môi trường và an toàn của các công trình lân cận.

• Mật độ xây dựng: Trong bản vẽ xin phép cũng phải thể hiện diện tích của miếng đất và diện tích của phần mà bạn muốn xây dựng. bảng mật độ xây dựng này cũng nhà nước ban hành và bạn phải tuân thủ theo.

Xem thêm: Mật độ xây dựng

• Quy mô xây dựng: Đây cũng là những quy định của nhà nước, về số tầng tối đa trong khu đô thị
• Chiều cao tầng: tùy vào lộ giới đường sẽ quyết định đến chiều cao tầng. Cao độ tối đa từ nền vỉa hè đến sàn lầu 1 cũng như các tầng.

Ví dụ: Lộ giới đường 3,5 ≤ L < 7, thì Cao độ tối đa từ nền vỉa hè đến sàn lầu 1 là 5.8 m, Cao độ tối đa từ nền vỉa hè đến sàn tầng 3 là 13.6m.

Xem thêm: Số tầng và chiều cao nhà liền kề

• Khổ giấy bản vẽ xin phép xây dựng: không quy định về khổ giấy miễn là bản vẽ thể hiện toàn bộ theo quy định của nhà nước.( Chúng tôi góp ý cho bạn là nên in trên khổ giấy A1 hoặc A0 nè )
• Quy định việc mở ban công, cửa sổ, lổ thông hơi trong sang nhà kế cận và xây dựng trong các khu nhà liền kề cũng phải thể hiện trong bản vẽ.

Chú ý bản vẽ xin phép xây dựng nhà phố

Quy định việc mở ban công, cửa sổ, lổ thông hơi trong sang nhà kế cận và xây dựng trong các khu nhà liền kề cũng phải thể hiện trong bản vẽ.

• Từ tầng hai (lầu một) trở lên, trên các bức tường cách ranh giới đất với công trình bên cạnh dưới 2m, không được mở cửa đi, cửa sổ; mép ngoài của ban công trong sang nhà hàng xóm phải cách ranh giới đất giữa 2 nhà ít nhất là 2 mét.
• Khi chủ công trình có nhu cầu mở ban công, cửa sổ, lỗ thông hơi trên các bức tường cách ranh đất nhỏ hơn 2 mét thì trong hồ sơ phải có thêm văn bản thỏa thuận với hộ liền kề được chứng thật của UBND xã, phường.
• Vị trí mở cửa cần tránh tia nhìn trực tiếp vào nội thất nhà bên cạnh. Khi thỏa thuận bị hủy bỏ thì việc bít ban công, cửa sổ, lỗ thông hơi là mặc nhiên không phải xét xử.

Phân biệt bản vẽ xin phép xây dựng và bản vẽ thiết kế nhà
